玻璃鋼通風管道
概述
該管材的耐化學腐蝕性能好，重量輕、使用年限長，在正常使用年限期間無需維護，輸送的氣體穩定，管道采用法蘭連接，施工方便，可縮短工期，且氣密性能好，氣體糙度小。
FRP管材具有以下特性：
1）耐腐蝕性好。FRP管道能抵抗酸、堿、耐鹽份、H2S、NH3、腐蝕性土壤或地下水及眾多化學流體的侵蝕。
2）耐高溫性、抗凍性好。在-20℃狀態下，仍具有良好的韌性和極高的強度，可在-20℃－40℃的范圍內長期使用。管道環剛度5000N/m2以上。
3）安裝簡便，法蘭連接。法蘭連接參照0.6MPa標準，螺栓采用304不銹鋼，螺栓規格符合風管連接強度要求。
4）維護費用低。FRP管由于上述的耐腐、抗凍和抗污等性能，因此工程不需要進行防銹、防污、防觸電等措施和檢修可節約工程維護費用。
5）工程年限長，使用可靠。據實驗室的模擬試驗表明FRP管使用年限可長達20 年。
6）風管表面使用UV光穩定劑，抗老化、抗光照。
管路系統的設計同時力求與建筑外觀形態吻合，管路布局合理，減少管道壓力損耗，做好壓力平衡計算，確保換氣均衡，保證系統成效。同時安裝路徑平行或垂直于構筑物的外沿輪廓線，盡量少走彎路，減少彎頭數量，減少沿程管阻，減少運營費用，并做到管道布局美觀，和諧。
| 規格 | 厚度 |
| Φ1200mm | 9mm |
| Φ900mm | 9mm |
| Φ700mm | 6mm |
| φ600mm | 4.5mm |
| φ500mm | 4.5mm |
| φ400mm | 4.5mm |
| φ300mm | 3mm |
| φ200mm | 3mm |
| Φ150mm | 3mm |
| Φ100mm | 2.5mm |
?所有管道均為法蘭連接，圓形管道主要以6米為分段，其他不足6米的按實際長度制作。對接縫處現場裁割拼裝。
玻璃鋼管道以不飽和樹脂為基體，玻璃纖維為增強材料，經機械纏繞成型。法蘭與管道主體同步形成。樹脂內襯采用耐腐蝕乙烯基樹脂，結構層樹脂采用高強度不飽和樹脂。玻纖采用2400無堿玻璃纖維直接紗.
玻璃鋼管道技術指標如下：
比重：1.9-2.1
巴氏硬度：35以上
樹脂含量：45%以上
固化度：85%以上
彎曲強度：110MPa以上
環剛度：5000N/m2
埋地管道及架空管道內排水措施：
埋地管道：在靠近廠區排水井的埋地主管道下方設置集水斗，將管道內的積水通過集水斗及集水管道牽引至廠區排水井內。
架空管道：在靠近廠區排水井的架空主管道下方設置集水斗，將管道內的積水通過集水斗及集水管道牽引到廠區排水井內。
1.彎頭
根據設計要求制作圓形彎頭、矩形彎頭及異徑彎頭。
?圓風管外徑 矩形風管大外邊長 彎曲直徑 彎曲角度 法蘭尺寸
100-2000 R=D? 或由用戶決定 90°、60°、45°、30°、15° 與所接風管匹配
2.三通及四通

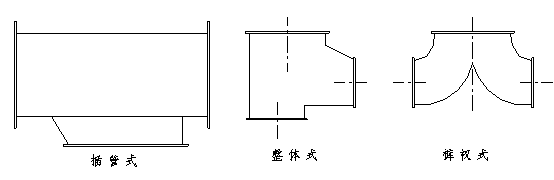

三通或四通的規格同風管尺寸匹配，長度由設計要求決定。三通分為整體式、插管式和褲衩式三種類型，三通的轉向角度由設計確定。四通一般為直角整體式，也有特殊情況，需現場確定四通管件。
3.變徑管

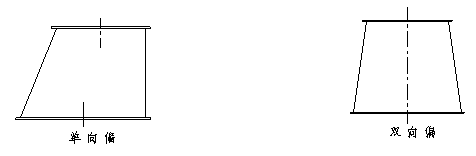

變徑管長度等于大端直徑或矩形大邊尺寸，亦可根據實際確定，變徑管按對稱結構分為單面偏變徑管和雙面偏變徑管，按外形分為圓變徑、方變徑及方圓變徑。
